B - Positionnement des cartes électroniques
1 - Plan général du système de capteurs
La carte principale est reliée aux cartes périphériques
par le câble en nappe 16 fils.
Chaque carte périphérique gère 8 zones sensibles,
liées chacune à un fil du câble en nappe 10
points. Chaque groupe de 8 zones est recouvert de mousse
et d'une feuille métallisée d'un seul tenant
(dalle du dessus). Cette dalle commune est reliée aux 2 fils restants
du câble 10 fils.
2 - Prévision des emplacements
Il est raisonnable de faire un plan de découpe
des dalles à l'échelle 1/20, pour ne pas se tromper dans
la découpe des papiers métallisés, dans les emplacements
des zones sensibles et dans le positionnement des cartes périphériques.
Grouper les dalles dessinées par 8, de manière
à ce que le trajet des fils les reliant soit minimal, et placer
la carte périphérique gérant ces
8 dalles de façon à ce que les fils en nappe qui en partent
puissent se glisser entre deux dalles. Ce n'est pas indispensable qu'ils
passent entre deux dalles, mais il faut savoir que là où
la nappe passe, le tapis est moins sensible à cause de la gêne
occasionnée par les fils qui empêche le contact entre les
feuilles métallisées.
Une fois tout dessiné sur papier, l'installation et la découpe
peuvent se faire, en commençant par tout ce qui est sale, si l'on
ne dispose pas de lieu de travail extérieur à la pièce
d'installation. Par « sale », nous entendons tout
ce qui peut faire faire de la poussière, de la
sciure, voire des gravats, et qui est donc susceptible d'endommager les
feuilles métallisées si elles sont déjà installées.
Il est aussi possible de préparer les dalles ailleurs en les fixant
sur une moquette fine transportable.
Conformément au plan dessiné sur papier :
- Repérer les emplacements des cartes périphériques définis par l'utilisateur, en fonction de la disposition des ensembles de 8 dalles.
- Tracer les emplacements sur le sol.
- Tracer l'emplacement des cartes périphériques sur le
bas de la goulotte.
Dans l'exemple que nous présentons ici, nous utilisons une goulotte
blanche pour dissimuler les cartes périphériques le long
d'un mur.
Afin de bien calibrer ces emplacement, il faut savoir que ce qui sera à l'intérieur de la goulotte (ou de tout autre système de dissimulation du capteur) ressemblera à la photo ci-dessous et devra respecter la même orientation des cartes et des connecteurs :
Carte principale, câble en nappe, cartes périphériques.
Les doubles flèches indique une longueur de câble variable
en fonction des besoins.
3 - Entailles dans les goulottes
Il faut ensuite découper des entailles dans la goulotte en plastique, afin de ménager des sorties pour les câbles en nappe 10 fils qui partent des cartes périphériques et qui rejoignent les dalles au sol. La nappe 16 fils qui relie les cartes périphériques et la carte principale circule, quant à elle, dans la goulotte.
Ces entailles doivent être découpées à l'endroit
précis où les fils sortent, et pour des
raisons de discrétion, doivent se trouver sur
le petit côté le moins visible de la goulotte, celui qui
est le plus près du sol.

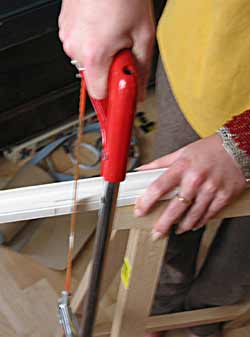

Une scie à petite denture (type scie à
métaux) convient parfaitement pour faire une découpe propre
dans ce plastique, cf photo ci-dessous.
Enlever la partie couvercle de la goulotte avant de faire l'entaille,
pour ne pas l'abîmer.
1 - Se placer sur un support stable (tréteau), bien tenir la goulotte.
2 - Scier précautionneusement le côté de la goulotte, aux endroits marqué, sans abîmer le côté qui sera visible.
3 - Plier le morceau découpé, avec une pince.
4 - Finir la découpe.
4 - Fixation de la goulotte
- Prévoir un espace d'au moins 5 mm sous le bas
de la goulotte, pour laisser passer les câbles.
- Si l'installation est durable, percer le mur et visser la goulotte
- La goulotte peut aussi être simplement collée sur
le support, par exemple avec du double face.
Sur la photo la goulotte n'est pas fermée pour que l'on voit l'entaille.
