Nomenclature et description
des composants électroniques

0 - Introduction

Ces pages ont pour but d'aider à reconnaître les composants lors du montage de nos kits. Le principe de fonctionnement ou le rôle de ces composants ne seront pas décrits.

Chaque composant possède des caractéristiques qui permettent de l'identifier, et si besoin est de l'orienter, sans aucun doute : nombre de pattes, forme, marquage et/ou couleurs, détrompeurs. Les composants orientés ne doivent en aucun cas être montés à l'envers.

Les sérigraphies des circuits imprimés et les composants montrés ici correspondent à ceux que nous utilisons pour nos kits. Leur aspect n'est pas obligatoirement le même chez tous les fabricants ni chez les autres fournisseurs de kits.

1 - Résistances (resistors)

a - Résistances ordinaires

Composant

Les résistances (ou resistors) utilisés dans nos kits obéissent au code des couleurs. Elles ont 4 anneaux de couleur, le dernier étant doré. L'anneau doré indique une tolérance de 5% et donne le sens de lecture des couleurs.

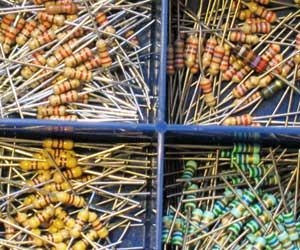

Résistances, troisième anneau marron.
Résistances de valeurs 220, 270, 470 et 560 Ohms.

Anneaux 1 et 2 : valeur (possibles : 1.0 / 1.2 / 1.5 / 1.8 / 2.2 / 2.7 / 3.3 / 3.9 / 4.7 / 5.6 / 6.8 / 8.2)
Anneau 3 : multiplicateur, nombre de zéros à placer après la valeur
Anneau 4 : doré.

Noir	0
Marron	1
Rouge	2
Orange	3
Jaune	4
Vert	5
Bleu	6
Violet	7
Gris	8
Blanc	9

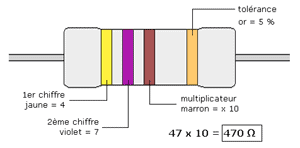

Marquage des couleurs sur une résistance.
Exemple de résistance.

Pour de plus amples détails sur les résistances, vous pouvez consulter les liens donnés sur la page Soudure de composants 3 .

Sérigraphie

Représentation sérigraphiée de résistances.

Résistances de valeurs 10 kiloOhms, 220 Ohms, 3,3 kiloOhms et 330 Ohms.

Montage

Mise en place d'une résistance sur un circuit imprimé.

Resistor soudé.
Résistance soudée en bonne position.

b - Réseaux de résistances

Composant

Un réseau de résistances est un composant qui regroupe plusieurs résistances (8 par exemple) en étoile en une seule barrette. La première patte correspond à un point commun entre ces résistances et est repérée par un petit point, un petit carré ou un trait sur le composant. Le réseau de résistances est donc orienté et il ne faut pas se tromper de sens en le soudant.

Trois réseaux de résistances en étoile.
Réseaux de 8 résistances + 1 commun. Valeurs courantes dans nos kits : 1,5 / 2,2 / 4,7 kOhms.

Sérigraphie

Le carré du bout correspond au point sur le réseau de résistances et permet d'orienter le composant.

Montage

Réseau de résistances soudé.
Réseau de résistances 4,7 kiloOhms soudé en bonne position.

c - Potentiomètres résistifs

Composants

Les potentiomètres utilisés dans nos kits peuvent être séparés en deux catégories : les "ajustables" ou "potentiomètres ajustables" et les "potentiomètres" tout court (rotatifs monotour ici). Ce sont des résistances dont la valeur est variable. Ce que nous utilisons sont munis de trois pattes. Ces composants sont orientés. La disposition des pattes des ajustables permet de ne les mettre que dans une seule position. Les ajustables sont souvent choisis pour des réglages permanents et les potentiomètres avec axe pour des variations plus fréquentes.

Potentiomètre ajustable	Potentiomètre rotatif
Petite taille	Plus grande taille souvent
Pas d'axe en standard	Axe présent
Réglage de valeur par tournevis	Réglage de valeur par l'axe

Divers potentiomètres et ajustables.
Sur fond jaune : potentiomètre rotatif ;
Sur fond rouge : potentiomètres ajustables verticaux ;
Sur fond orange : potentiomètres ajustables horizontaux.
