I - Initiation Pure Data & capteurs et actionneurs - Jour 1

1 - Aspect logiciel de l'interaction

a - Présentation des logiciels de gestion temps réel

Pure Data, Max MSP, Isadora, Processing, Usine, EyesWeb, etc.

Domaines d'applications de chacun : son, video, 3D temps réel, etc.

b - Installation de Pure Data

Les participants peuvent installer eux-même le logiciel avant la formation, en téléchargeant le fichier correspondant à leur système d'exploitation via la page http://puredata.info/downloads (installez la dernière version stable: Pd-extended 0.39.3).

La formation est valable aussi pour d'anciennes versions du logiciel, et peut être étendue à des questions sur les autres logiciels temps réel cités.



2 - Entrées / sorties Midi

a - Installation d'interfaces Midi-USB

But : ajouter au moins une entrée Midi et une sortie Midi à un ordinateur.

Possibilités : interfaces Midi-USB, cartes sons, mixettes ou claviers USB.

Interfaces sans drivers : compatibles avec seulement les derniers OS.

Interfaces avec drivers : installer d'abord le pilote à partir du CD puis brancher l'interface.

b - Configuration en Pure Data

Configurer le Midi revient à configurer le port Midi.

Lors de l'ouverture de PD, les ports Midi disponibles sont affichés (ils correspondent à des Devices). Les entrées sont numérotées dans une liste Input Devices, les sorties sont dans une liste Output Devices.

Cette liste permet de vérifier que le matériel est bien reconnu en PD.

Menu Media / Midi Settings : choisir si on utilise une ou plusieurs entrées Midi, lesquelles et dans quel ordre. Ne pas oublier d'appuyer sur le boutons Apply après avoir fait une modification.

Configuration Midi en PureData.

Configuration Midi en PureData.

Menu File / Startup : ajouter les ports Midi d'entrée et de sortie dans la ligne des startup flags, pour que PD garde en mémoire la configuration Midi. Le numéro de device correspond à celui affiché dans les Midi settings.

Startup flag.

3 - Notions de chaîne d'acquisition des données

Ces notions, très liées en pratique au matériel, seront revues en détail lors de la journée "Atelier capteurs".

a - Branchement du matériel

Cette journée étant consacrée à l'aspect logiciel de l'acquisition de données, le matériel utilisé pour tester sera limité à un capteur simple d'emploi branché sur une interface sans réglage particulier (1 ou 2 entrées analogiques).

Chaîne d'acquisition.





Variation physique

Capteur

Rallonge

Interface 1 capteur vers Midi

Câble Midi

Midi-USB

Ordinateur

b - Test de fonctionnement

- Nouveau patch PD
- Poser un objet avec Control + 1 ou Pomme 1 ou Menu Objet
- Taper ctlin dans l'objet
- Poser un nombre sous l'objet avec Control/Pomme + 3
- Relier la sortie de l'objet à l'entrée du nombre
- Si le matériel est correctement branché, des chiffres défilent dans le nombre lorsque le capteur est actionné.

Test de fonctionnement.

Les raisons pour lesquelles cela ne marche éventuellement pas :

- Le capteur n'a pas été actionné et n'envoie rien tant qu'on ne le touche pas.
- Erreur de branchement entre prise Midi In et Out
- Oubli de brancher l'alimentation de l'interface
- Interface Midi-USB non reconnue ou mal configurée en PD (normalement traité au chapitre précédent)
- Interface Midi débranchée / rebranchée sans redémarrer PD

4 - Bases de PD

a - Objets, messages, nombres

Objets : fonctions
Messages : instructions, paramètres
Nombres : affichage témoin
Sliders : affichages témoins
Commentaires : texte
Bang : déclenchement, top d'activation

Bases

Remarque : les patchs montrés ici ne sont pas téléchargeables... dans le but que les participants et les lecteurs les refassent eux-mêmes.

b - Entrée froide, entrée chaude

Exemple : l'objet +.
Tous les objets ne fonctionnent pas ainsi : spigot, metro.

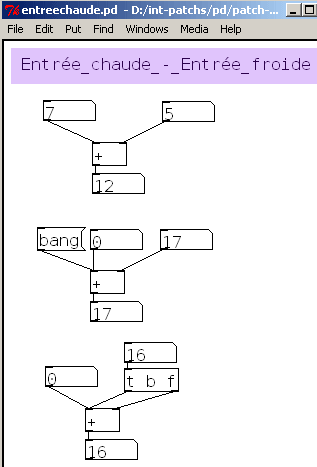

Entrée chaude / entrée froide.

c - Profondeur d'abord, séquencialité, trigger

Profondeur d'abord.



d - Objets de Pure Data utiles à la manipulation d'interfaces capteurs-actionneurs

Communication Midi : ctlin, ctlout, notein, noteout

Objets Midi

Affichage : slider, bucket.
Echantillonnage des données : f

Echantillonage des valeurs.

Abstractions, sous-patchs.

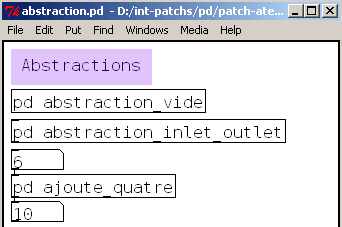

Abstraction pure-data

5 - Communications entre logiciels

a - Avec le protocole Midi

Ports Midi virtuels

Exemple : lien avec des logiciels de son variés.

b - Avec le protocole OSC

Protocole réseau, objets sendOSC, dumpOSC.

Exemple : gestion de video avec EyesWeb ou Isadora et de son avec PD.
