Capteur ultraforce

Page du produit: pour les poids légers et pour les poids lourds. Précautions d'emplois: ici

I - Connectique

II - Caractéristiques

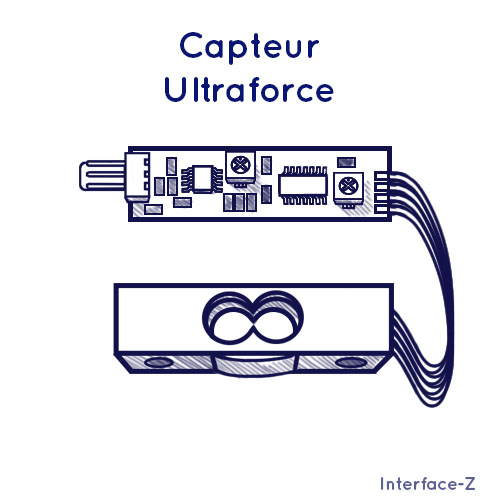

Le capteur peut mesurer des poids ne dépassant pas 20 KG ou 50 KG (selon la version choisie) sans se détériorer. Il est constitué d'un module sensible (contenant une jauge de contrainte) et d'une carte électronique pourvoyant aux potentiomètres de réglage. Le capteur dispose de pas de vis permettant de le fixer à des supports. La valeur de repos peut se régler par l'un des potentiomètres, et le gain par l'autre.

1 - Fonctionnement du capteur

Les données envoyées dépendent du poids mesuré. Le capteur est à la valeur de repos lorsqu'il n'y a personne. Les données augmentent lorsque l'appui sur le module sensible augmente. Le graphe ci-dessous montre les données du capteur au cours du temps, envoyées via une interface Midi, le pic représentant la mesure de l'appui d'une théière sur le capteur.

Données envoyées par le capteur, ici affichées au cours du temps.

2 - Montage

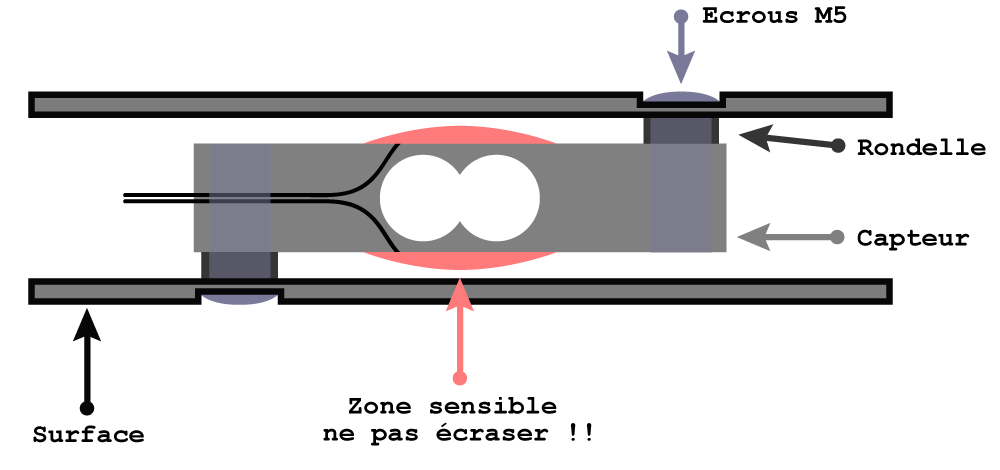

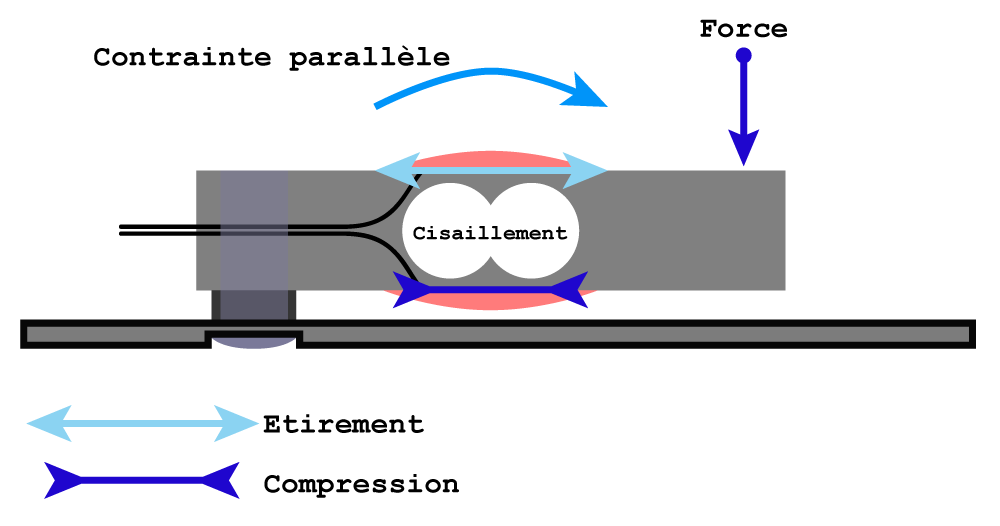

Le capteur dois se placer entre deux surfaces, et ces dernières ne doivent pas être en contact avec les zones sensibles du capteur (cf schéma). Les surfaces ne doivent pas être vissée du même côté.
