Capteur de Flexion

I - Connectique

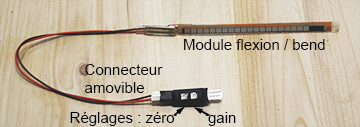

Capteur complet : module sensible + électronique de réglage

1 - Connecteur 3 points standard

Rôle : brancher le capteur sur une rallonge elle-même branchée sur une carte capteur de conversion/acquisition du signal.

2 - Connecteur amovible

Le module sensible est relié à la carte électronique du capteur via deux fils et un connecteur à deux picots. Ce connecteur comporte un léger verrouillage qui maintient les fils en place mais autorise un débranchement en cas de forte traction. Cette précaution évite d'arracher les fils ou de casser le module sensible.

En cas d'arrachage, il suffit de rebrancher ce connecteur sur la carte.

II - Réglages de capteur

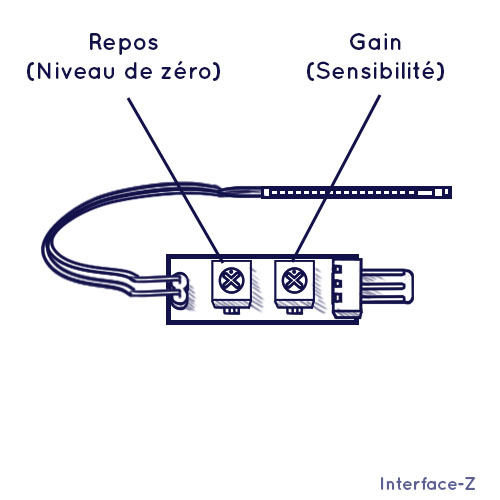

1 - Zéro et gain

Deux potentiomètres permettent d'adapter ce capteur à différents usages requérant différentes sensibilités :

• Potentiomètre 1 (vers le module sensible) : réglage du zéro, ou niveau de repos, quand le capteur est plat ;
• Potentiomètre 2 (vers le connecteur 3 points) : Réglage du gain, pour rendre le capteur plus ou moins sensible à la courbure.

Combinés, ces deux réglages rendent notre capteur de flexion compatible avec des courbures très légères ou très fortes.

III - Procédure de réglage

• Afficher les données du capteur sur un écran pour voir les effets des potentiomètres ;
• Modifier le gain et tester le réglage en courbant le module sensible ;
• Modifier le niveau de repos en conséquence, s'il s'est déplacé quand le gain a été modifié, pour que lorsque le capteur est plat les données envoyées soient au minimum. Cela permet d'avoir le maximum de variations de valeurs, de 0 au max (127 en Midi standard par exemple) quelle que soit la courbure du module.

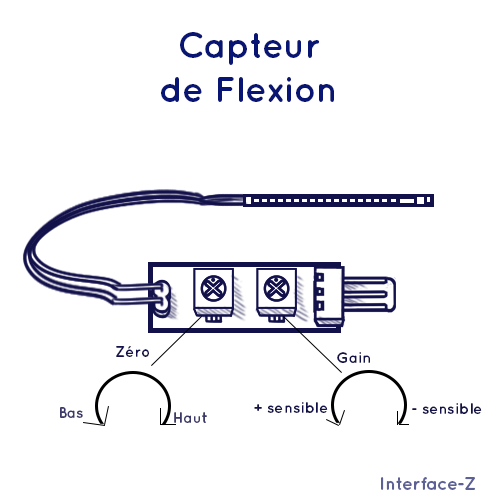

IV - Sens de réglages
