h--- title: 'Module 24 Actionneurs Midi'

Carte de commande de 24 actionneurs tout ou rien / gradation

Cette carte s'utilise avec trois cartes périphériques spécifique des actionneurs que l'on veut piloter. Elle permet de piloter ces actionneurs en tout ou rien ou en gradation :

  • MIDI-2RELAIS : contrôle de 2 relais 220 Volts (seulement en tout ou rien) ;
  • MIDI-2RELAIS + extensions 3 relais : contrôle de 5 ou 8 relais 220 Volts (seulement en tout ou rien) ;
  • MIDI-8LED : 8 éclairages LED ;
  • MIDI-BP : 8 transistors basse puissance ;
  • MIDI-HP : 8 transistors haute puissance.

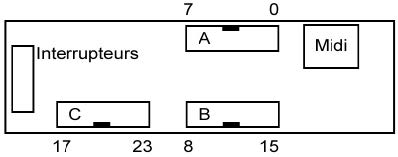

I - Connectique

  • 3 Connecteurs (A, B, C) pour câble en nappe 20 fils, pour raccorder la carte de commande à des cartes filles. Vérifier que les connecteurs sont de même type sur les deux cartes (tous deux coudés ou tous deux droits).
  • Entrée Midi standard
  • Alimentation électrique : ce module peut être alimenté en continu ou en alternatif, par tout bloc secteur/pile/batterie dont la tension de sortie est comprise entre 9 V et 20 V (en fonction aussi du type de carte périphérique utilisée). Une alimentation 12 V 1 Ampère répond en général à toutes les possibilités. En effet cette alimentation alimente aussi les cartes filles actionneurs branchées sur la carte.

Connexion des fils d'alimentation sur la carte : pour un module sans boitier, les fils d'alimentation doivent être dénudés proprement au bout sur 5 mm avant d'être vissés dans les dominos de la carte. Il n'y a pas de polarité à respecter.

II - Configuration de la carte

Les interrupteurs 1 à 4 servent à définir le canal Midi.
Les interrupteurs 5 et 6 servent à définir le numéro de carte.
Les interrupteurs 7 et 8 servent à choisir entre le mode tout ou rien (monostable) et le mode gradateur à courant continu (hacheur).

Position des interrupteurs
Canal 1 2 3 4
1 - - - -
2 On - - -
3 - On - -
4 On On - -
5 - - On -
6 On - On -
7 - On On -
8 On On On -
9 - - - On
10 On - - On
11 - On - On
12 On On - On
13 - - On On
14 On - On On
15 - On On On
16 On On On On
Numéro de carte
Carte 5 6 Décalage
1 Off Off 0
2 On Off 32
3 Off On 64
4 On On 96

Le décalage représente le numéro du premier contrôleur de la série.

Canal Midi / Numéro de carte : Si plusieurs cartes Commande sont utilisées en même temps, elles doivent porter des numéros différents ou obéir à des canaux différents pour être pilotées indépendamment l'une de l'autre. Si deux cartes obéissent au même canal Midi et possèdent le même numéro, les actionneurs de même numéro sur chaque carte effectueront le même mouvement.

Rôle des interrupteurs 7 et 8
Connecteurs
7 8 A B C
Off Off TTR TTR TTR
On Off TTR TTR PWM
Off On TTR PWM PWM
On On PWM PWM PWM

TTR: mode tout ou rien
PWM: mode gradation

Modes Tout ou rien / Gradation : Il est donc possible d'avoir sur la même carte des actionneurs en tout ou rien (comme des relais) et des actionneurs fonctionnant en gradation (comme des lampes).

III - Mise en oeuvre informatique

Carte 1 Pour chaque actionneur, selon le numéro de la carte, numéro
de Control Change ou de Note On auquel l'actionneur obéit
A Act1 Act2 Act3 Act4 Act5 Act6 Act7 Act8
0 1 2 3 4 5 6 7
B Act9 Act10 Act11 Act12 Act13 Act14 Act15 Act16
8 9 10 11 12 13 14 15
C Act17 Act18 Act19 Act20 Act21 Act22 Act23 Act24
16 17 18 19 20 21 22 23
Carte 2 Pour chaque actionneur, selon le numéro de la carte, numéro
de Control Change ou de Note On auquel l'actionneur obéit
A Act1 Act2 Act3 Act4 Act5 Act6 Act7 Act8
32 33 34 35 36 37 38 39
B Act9 Act10 Act11 Act12 Act13 Act14 Act15 Act16
40 41 42 43 44 45 46 47
C Act17 Act18 Act19 Act20 Act21 Act22 Act23 Act24
48 49 50 51 52 53 54 55
Carte 3 Pour chaque actionneur, selon le numéro de la carte, numéro
de Control Change ou de Note On auquel l'actionneur obéit
A Act1 Act2 Act3 Act4 Act5 Act6 Act7 Act8
64 65 66 67 68 69 70 71
B Act9 Act10 Act11 Act12 Act13 Act14 Act15 Act16
72 73 74 75 76 77 78 79
C Act17 Act18 Act19 Act20 Act21 Act22 Act23 Act24
80 81 82 83 84 85 86 87
Carte 4 Pour chaque actionneur, selon le numéro de la carte, numéro
de Control Change ou de Note On auquel l'actionneur obéit
A Act1 Act2 Act3 Act4 Act5 Act6 Act7 Act8
96 97 98 99 100 101 102 103
B Act9 Act10 Act11 Act12 Act13 Act14 Act15 Act16
104 105 106 107 108 109 110 111
C Act17 Act18 Act19 Act20 Act21 Act22 Act23 Act24
112 113 114 115 116 117 118 119

La carte est directement compatible avec tout système (logiciel-ordinateur, Basic Stamp, ...) capable d'envoyer des ordres Midi de type Control Change ou Note On.

Le mode Tout ou rien permet d'utiliser des Control Change et des Note On, le mode Gradation des Control Change seulement. L'effet de ces commandes et le choix du mode dépendent de la carte fille branchée sur la carte de Commande.
Chaque actionneur obéit à un Control Change (ou Note On) différent et peut prendre 127 positions (en mode Gradation).

Trois paramètres sont nécessaires : le canal Midi, le numéro de Control Change (ou de Note On) et la valeur de Control Change (ou la vélocité de Note On).
Remarque : la valeur d'un Control Change varie entre 0 et 127 et est indépendante de son numéro.

- Il faut que ce Control Change (ou Note On) s'adresse au canal Midi pour lequel la carte est configurée.
- Le numéro de ce Control Change (ou Note On) dépend du numéro de l'actionneur sur la carte et du numéro de la carte, conformément au tableau ci-dessus.
Exemple : l'actionneur n°4 sur la carte configurée pour être la n°2 répond au Control Change n°35.
- Le comportement de l'actionneur dépend de la valeur associée au Control Change ou de la vélocité associée au Note On.

IV - Précautions d'emploi

Vous pouvez trouver les précautions d'emploi ici.
